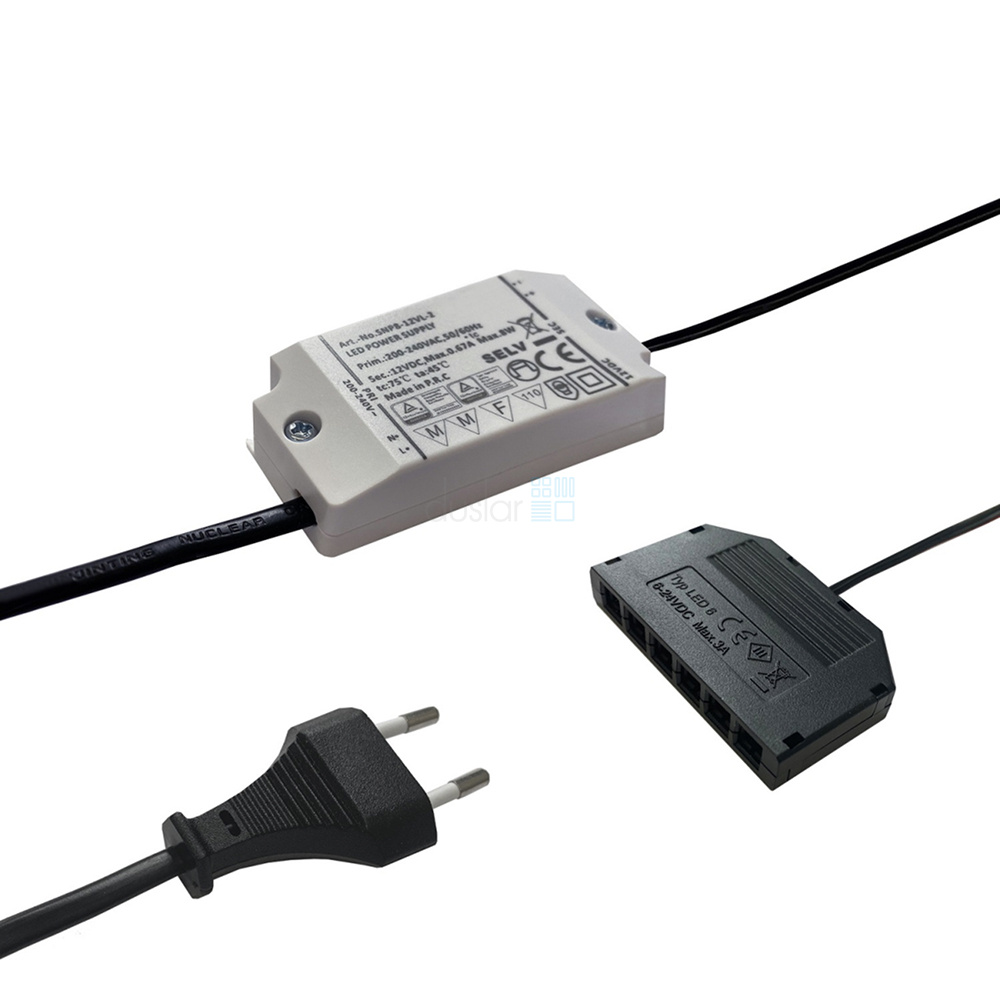

Трансформатор DLIGHT, 12 V, 8 W, подключение максимум 6-ти светильников

Практически ко всем готовым светильникам из нашего ассортимента идет в комплекте кабель для подключения к трансформатору.

Однако, этого кабеля очень часто недостаточно, потому что:

• светильники устанавливаются в том месте, где они нужны по прямому назначению (например, на нижнюю часть верхнего корпуса, над рабочей поверхностью);
• трансформатор устанавливается в том месте, которое, с одной стороны, скрыто и не мешает функциональности кухонных элементов, а с другой стороны – в случае нештатных ситуаций позволяет получить к нему легкий доступ без разбора кухонных корпусов и без демонтажа элементов наполнения кухни;
• в случае нескольких светильников, которые подключаются к одному трансформатору, светильники могут быть установлены на удалении друг от друга, исходя из своих задач (например, в разные корпуса, ящики и над разными частями столешницы).

Для решения проблемы в нашем ассортименте есть кабель-удлинитель с коннекторами «мама-папа».



Один из коннекторов ("папа") соединяется с трансформатором, а другой, идентичный розетке трансформатора, служит для подключения светильника, либо следующего в цепочке такого же кабеля-удлинителя.

С использованием нашего ассортимента по направлению мебельных светильников - наши клиенты реализуют в своих проектах 3 основных способа подключения:

1й способ – подключение светильника напрямую к трансформатору, трансформатора к выключателю 220В, а выключатель подключается в сеть 220. Это наиболее простой способ, так как нужно учитывать только совместимость трансформатора со светильником, ведь выключатель подключается ко входу трансформатора.

2й способ – между трансформатором и светильником устанавливается выключатель 12В или 24В (в зависимости от  трансформатора), в этом случае необходимо учитывать совместимость разъемов соединений и выключателя со светильником, и выключателя с трансформатором, а также учитывать максимальную допустимую мощность выключателя, которая может быть небольшой (25Вт и даже меньше).

3й способ – с использованием блока управления светом (например, SWITCH F230 (Furnika)). Фактически этот способ эквивалентен 1му, но позволяет подключить практически любой выключатель 12В через блок управления светом, не заботясь об ограничении максимальной мощности и совместимости разъемов выключателя со светильником и трансформатором.

К данному трансформатору можно подключить большинство светильников на 12В и светодиодных лент 12В из нашего ассортимента: производства DLIGHT, Furnika, L&S. Помимо светильников, можно подключить и USB розетки этих же производителей.

Важно! Обратите внимание, светильники должны быть с входным напряжением 12В, другие не подходят.
При подключении нужно учитывать параметр допустимой мощности трансформатора, рекомендуем делать запас до этой пороговой мощности не менее 10%.

При подборе нужно учитывать 3 основных критерия:

1. Вольтаж. Тут все просто: если у вас светильники на 12 V, то и трансформатор должен быть на 12 V. Если светильники на 24 V, то и трансформатор подбираете на 24 V. Если светильники 220 V, то трансформатор не нужен.

2. Разъем для подключения. В нашем печатном каталоге и каталоге оптового интернет-магазина мы обычно пишет совместимые трансформаторы именно исходя из соображений подключения через совместимые разъемы. Большая часть представленных в нашем ассортименте светильников 12 V и трансформаторов 12 V для светильников имеют совместимые разъемы «папа-мама» - мини-штекер. Аналогично – по представленным у нас трансформаторам и светильникам 24 V.

3. Мощность. Если подключить к трансформатору светильники суммарной мощностью больше, чем поддерживаемая мощность трансформатора – они просто не включатся. Если мощность будет «впритык» - возможно мерцание светильников. Мы рекомендуем суммарную мощностью подключаемых светильников не более 90% от поддерживаемой мощности трансформатора.

Пример: вы решили купить и установить светильник для подсветки рабочей зоны (мощность – 11.04 W) и два светильника для выдвижных ящиков (мощность – 6.16*2 W). Все эти светильники одинакового вольтажа (12 V или 24 V), у всех есть кабель с разъемом мини-штекер для подключения к трансформатору. Суммарная мощность = 11.04+6.16*2 = 23,36 W. Для подключения подойдет трансформатор DLIGHT на 30 W, так как 90% от его мощности = 27 W, что больше, чем суммарная мощность светильников. А вот трансформатор на 25 W уже бы не подошел, согласно нашим рекомендациям.

У всех представленных в нашем ассортименте трансформаторов есть электронная система защиты, которая отключает питание в случае короткого замыкания, перегрузки во вторичной цепи, перегрева, а также обрыва цепи. После устранения неисправности трансформатор автоматически возвращается в рабочее состояние.

Конечно же, у электронной системы защиты есть свой защитный порог, который связан с естественными физическими свойствами компонентов – например, с толщиной провода и изоляции. Таким образом, в экстремальных случаях скачков напряжения трансформатор все же может выйти из строя, но случается это достаточно редко.

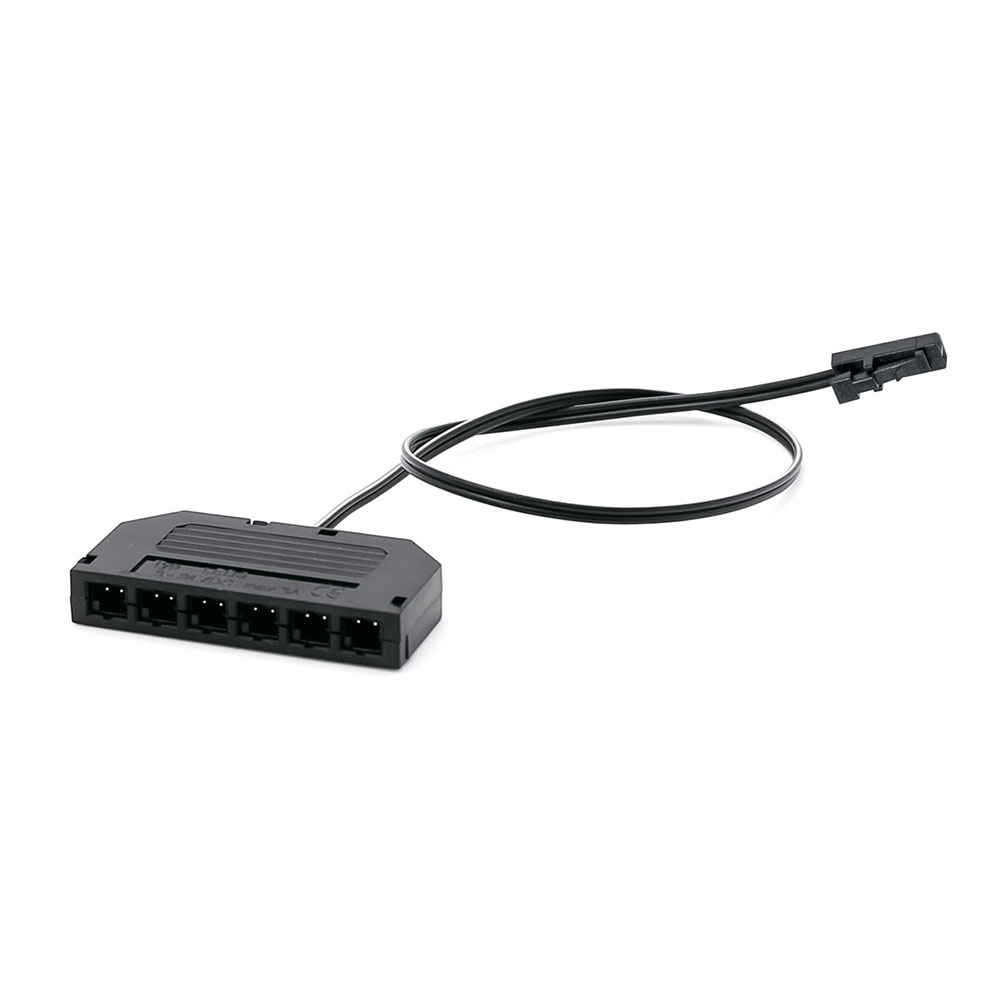

В составе трансформатора DLIGHT подключена колодка для подключения до 6ти светильников к трансформатору. Однако, вы можете подключить дополнительную колодку (разветвитель) и подключить ее в штатную розетку такой же колодки трансформатора. Таким образом, кол-во светильников можно расширить до 11. И так далее – получается двухступенчатая система с возможностью подключения до 36 светильников.



Таким образом, ограничения определяются только мощностью самих светильников, путем сопоставления суммы мощностей ламп светильников - мощности трансформатора.

В нашем каталоге по направлению «Мебельные светильники для кухни» представлена таблица с кол-вом светильников в зависимости от модели светильника, которые можно подключить к каждому трансформатору DLIGHT в зависимости от мощности трансформатора:

• обязательно вначале подключите светильник или светодиодную ленту к трансформатору и только после этого, в последнюю очередь, подключите трансформатор в сеть 220В;
• используйте трансформаторы на 12В только со светильниками и лентами на 12В, трансформаторы 24В только со светильниками и лентами 24В;
• если есть подозрение на неисправность трансформатора – не нужно разбирать его и понять причину самостоятельно;
• трансформатор нагревается при работе, поэтому рекомендуется устанавливать его на расстоянии не менее 50мм от поверхностей и предметов;

• устанавливайте трансформаторы так, чтобы к нему был удобный доступ в случае необходимости.

Мы рекомендуем делать запас по мощности не менее 10%, то есть – подключать к трансформатору светильники или светодиодные ленты суммарной мощностью минимум на 10%  ниже, чем мощность, поддерживаемая трансформатором.

Если подключить устройства «впритык» по мощности, т.е. близко к 100% допустимой мощности трансформатора, то возможно их периодическое мерцание.

Если подключить к трансформатору светильники или светодиодные ленты (или любые другие приборы) мощностью, превосходящей допустимую мощностью трансформатора – они не будут работать.
